离心泵实际流量低于设计流量的系统性诊断与处理方案
作者:斯美特泵业


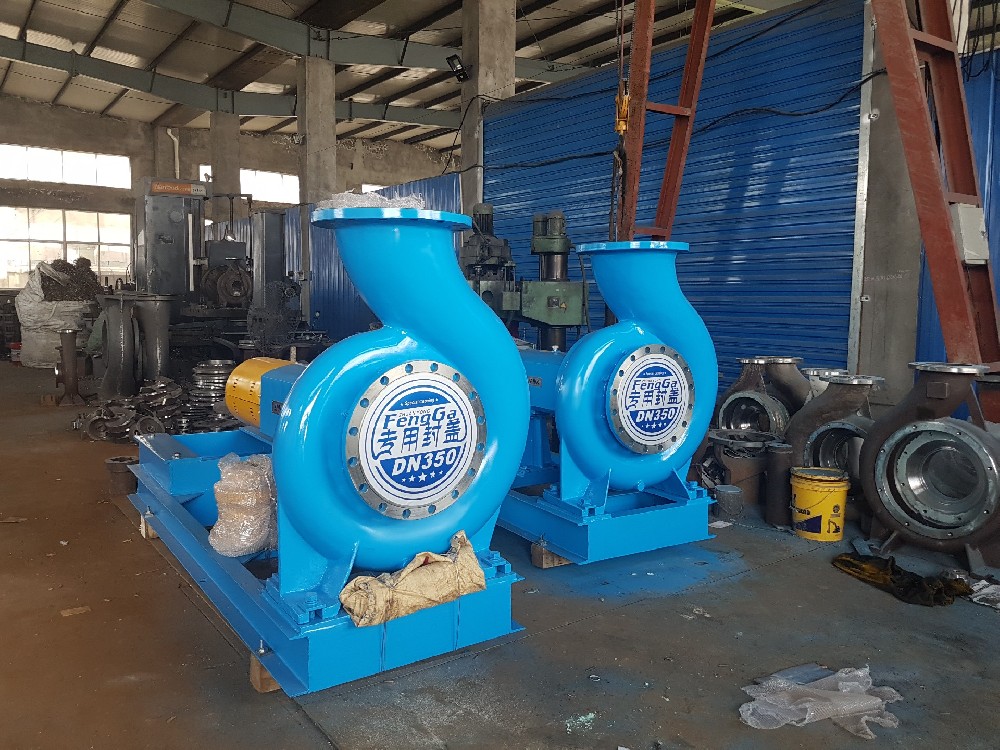

     在工业生产与流体输送系统中,离心泵被誉为“系统的核心心脏”。当这颗“心脏”的实际输出流量持续低于设计流量时,不仅意味着能源的浪费与效率的滑坡,

更可能引发系统性能下降、产品质量波动,

甚至导致生产中断。面对这一常见却复杂的工程挑战,系统性地分析原因并精准施策至关重要。

一、 深度剖析:流量不足的根源探究

离心泵实际流量(Q_actual)低于设计流量(Q_design),本质上是系统阻力特性曲线与泵扬程-流量(H-Q)特性曲线共同作用的结果。需从泵本体、管路系统、

运行条件及输送介质四大维度进行抽丝剥茧:

1.  **泵本体问题:性能的衰减与变形**

    *   **叶轮磨损/腐蚀/堵塞:** 高速旋转的叶轮是能量转换的核心。磨损(尤其口环间隙增大)、腐蚀导致型线变化、固体颗粒堵塞流道,均会显著降低泵的水力效率,

使H-Q曲线“塌陷”,高效点左移。

    *   **口环间隙过大:** 口环(密封环)磨损导致内泄漏量剧增,部分流量在泵内循环,有效输出减少。这是常见且易被忽视的原因。

    *   **机械密封/填料密封泄漏:** 外泄漏直接损失流量,内泄漏(如双端面密封的冲洗)可能影响性能。

    *   **泵体流道堵塞或结垢:** 蜗壳或导叶流道沉积异物或水垢,增加流动阻力,降低通流能力。

    *   **制造或装配误差:** 叶轮与泵壳对中性不佳、叶轮动平衡不良引起振动影响效率、叶轮型号错误等。

2.  **管路系统问题:无形的阻力枷锁**

    *   **进口管路问题:**

        *   **堵塞:** 过滤器(滤网)脏污、进口阀未全开或阀板脱落、管道内异物堆积。

        *   **泄漏:** 进口管道、法兰或阀门密封不严,吸入空气,破坏泵的吸入条件,导致汽蚀或流量下降。

        *   **NPSHa不足:** 吸入罐液位过低、进口管径过小/过长/弯头过多、介质温度过高或易汽化,导致有效汽蚀余量(NPSHa)低于泵必需汽蚀余量(NPSHr),引发严重汽蚀,

流量骤降并伴随噪音振动。

    *   **出口管路问题:**

        *   **阀门开度不足/调节不当:** 出口阀未开到预期位置是最直接的原因。

        *   **管道堵塞/结垢:** 出口过滤器堵塞、管道内壁严重结垢或异物卡阻,极大增加系统阻力。

        *   **管道配置不合理:** 管径选型过小、弯头/阀门过多过长,导致系统阻力曲线(R)异常陡峭,与泵H-Q曲线交点左移(流量减小)。

    *   **仪表误差:** 流量计、压力表失准,提供错误信息,误导判断。

3.  **运行条件问题:偏离设计的“舞台”**

    *   **转速不足:** 电机故障、电源电压/频率偏低、皮带打滑(若为皮带传动)、变频器设定错误或故障,导致泵实际转速(n_actual)低于设计转速(n_design)。

流量与转速近似成正比(Q∝n)。

    *   **介质特性变化:**

        *   **密度(ρ)增大:** 在功率一定时,输送密度更大的介质,质量流量可能不变,但体积流量(Q)会下降(Q ∝ 1/√ρ,严格说需看功率曲线)。

        *   **粘度(μ)显著增加:** 高粘度介质导致泵内水力损失剧增,H-Q曲线大幅下移和右移(高效区流量减小)。远超设计粘度的介质是常见原因。

        *   **含气量过高:** 介质中夹带大量气体(非设计工况),占据流道,降低泵的有效输送能力,效率下降。

4.  **汽蚀现象:性能的“隐形杀手”**

    当NPSHa < NPSHr时,发生汽蚀。泵内低压区液体汽化形成气泡,高压区气泡溃灭产生冲击。严重汽蚀导致:

    *   流量、扬程、效率急剧下降(H-Q曲线断裂)。

    *   产生噪音和振动,损伤过流部件(叶轮、泵壳)。

    *   长期运行极大缩短泵寿命。

二、 精准施策:故障排除与处理流程

解决流量不足问题,需遵循“由外及内,由易到难,系统排查”的原则:

**第一步:快速检查与初步诊断 (耗时:15-30分钟)**

1.  **确认仪表读数:** 核实流量计、压力表(进出口压力)、电流表、转速表(若有)的准确性。对比DCS数据与现场表计。

2.  **检查阀门状态:** 确认进口阀门**全开**。检查出口阀门**实际开度**是否与指示一致,尝试**缓慢开大**出口阀观察流量变化(注意压力上限)。

3.  **检查过滤器:** 检查进口过滤器(Y型过滤器、篮式过滤器)压差,若压差过大,**立即清洗**。

4.  **检查吸入条件:**

    *   确认吸入罐/池液位是否**足够高**。

    *   检查进口管道、法兰、阀门填料函有无**明显泄漏**(听声音、手试、肥皂水检测)。

    *   倾听泵运行声音,是否有异常**气蚀噪音**(噼啪爆裂声)或**异常振动**。

5.  **检查转速:** 对于变频泵,确认设定频率是否达到要求。对于皮带传动,检查皮带张紧度是否合适、有无打滑痕迹。

**第二步:深入系统排查 (耗时:1-4小时)**

6.  **计算NPSHa与NPSHr:**

    *   测量或确认:吸入罐液面压力、液位高度、进口管路损失、介质饱和蒸汽压、介质密度。

    *   计算NPSHa = [P_suction + (ρ g H_suction) - P_vapor] / (ρ g) (单位:米液柱)。

    *   查阅泵性能曲线,找到当前流量下泵的NPSHr。

    *   **关键:确保NPSHa > NPSHr + 安全余量(通常0.5~1m以上)**。若不足,提升液位、降低介质温度、清洗进口管路/过滤器、增大进口管径、安装诱导轮(如可行)。

7.  **检查介质特性:**

    *   取样化验,确认当前介质的**密度、粘度、含气量、固体含量**是否与设计工况有显著差异。

    *   若粘度大幅增加:考虑加热介质(降低粘度)或更换更高粘度适用泵型(如容积泵)。

    *   若含气量高:排查气体来源(搅拌卷入、负压吸入、反应产生),在进口加装排气装置或改进流程。

8.  **系统阻力分析:**

    *   记录当前工况下泵的进出口压力。

    *   尝试**暂时短接**部分可能堵塞的管段(如精细过滤器、部分阀门)或**开启旁路**,观察流量是否恢复。若恢复,则堵塞点明确。

    *   核算管路设计阻力(管径、长度、管件数量、阀门类型)是否合理。若阻力过大,需考虑改造管路(增大管径、简化路径)。

**第三步:聚焦泵本体检查与维修 (耗时:4小时至数天,需停泵)**

9.  **检查密封:** 检查机械密封或填料密封泄漏量是否异常大。更换失效密封。

10. **解体检查(关键步骤):**

    *   **检查口环间隙:** 测量叶轮口环与泵体口环(或叶轮耐磨环与泵盖耐磨环)之间的径向间隙。与**泵制造商提供的允许最大值**对比。若超标,**必须更换口环/耐磨环**。

这是恢复效率的最有效手段之一。

    *   **检查叶轮:**

        *   观察叶轮流道是否有**严重磨损、腐蚀、汽蚀破坏**(蜂窝状麻点)或**异物堵塞**。

        *   测量叶轮外径。过度磨损会导致扬程流量下降。

        *   检查叶轮是否**松动**(键连接问题)。

    *   **检查泵壳流道:** 检查蜗壳或导叶流道是否有**严重结垢、堵塞或冲蚀**。彻底清理。

    *   **检查轴承与轴:** 检查轴承是否磨损损坏,轴是否有弯曲或磨损。损坏的轴承会增加摩擦损失,间接影响性能。

11. **修复或更换:**

    *   轻微磨损/腐蚀的叶轮可考虑**修复(堆焊、喷涂)** 并重新做动平衡。

    *   严重损坏(如大面积汽蚀、断裂、变形)或关键尺寸(如外径、口环配合处)超差的叶轮,**建议更换新叶轮**。

    *   更换所有超标的口环/耐磨环。

    *   彻底清理泵内所有流道。

    *   严格按照规范重新装配,确保各部间隙(如口环间隙、轴向窜量)符合要求,对中性良好。

**第四步:验证与预防 (维修后)**

12. **试车与性能测试:**

    *   完成维修后,严格按照操作规程启泵。

    *   在安全范围内,缓慢调节出口阀至不同开度。

    *   记录不同开度下的流量、进出口压力、电流、转速等关键参数。

    *   **绘制实测的H-Q曲线**,与**泵原始性能曲线**和**设计工况点**进行对比。

    *   确认实际流量是否达到或接近设计值/预期值,振动噪音是否正常。

13. **建立预防性维护(PM)策略:**

    *   **定期检查:** 制定计划,定期检查口环间隙、轴承状态、密封泄漏、振动噪音、过滤器压差、NPSHa等。

    *   **定期维护:** 按计划清洗过滤器、更换易损件(如口环、轴承、密封)、清理管路。

    *   **状态监测:** 引入振动分析、温度监测等手段,实现预测性维护。

    *   **运行记录:** 完善运行日志,记录流量、压力、温度、电流、维护内容等,便于趋势分析和故障追溯。

三、 总结:系统性思维是成功关键

离心泵流量不足绝非单一因素所致,而是泵本体、管路系统、运行条件、输送介质相互作用的结果。处理过程必须坚持**系统化、流程化**的排查思路:


1.  **始于表象,精于数据:** 从阀门、仪表、过滤器、液位等最易接触点入手,利用压力、流量、电流、转速等数据辅助分析。

2.  **聚焦核心:NPSH与口环间隙:** NPSH不足和口环间隙超标是两大最常见且影响深远的根本原因,务必优先确认和解决。

3.  **介质特性不容忽视:** 实际运行的介质参数(尤其粘度、含气量)与设计偏差往往是流量不足的“隐形推手”。

4.  **维修质量决定成败:** 泵的解体检修必须规范、彻底,特别是叶轮状态和口环间隙的修复必须达标,精确的装配是性能恢复的保障。

5.  **预防优于抢修:** 建立并严格执行科学的预防性维护计划,是保障离心泵长期稳定、高效运行,避免流量不足问题反复发生的治本之道。


通过严谨的诊断流程和针对性的处理措施,工程师不仅能有效恢复离心泵的设计流量,更能提升整个流体输送系统的可靠性与能效,为生产的平稳高效运行奠定坚实基础。

 **附:故障排查树状图(简化版)**

> 离心泵流量不足 (Q_actual < Q_design)

> ├─ 1. 仪表错误? → 校准仪表

> ├─ 2. 阀门问题?

> │   ├─ 进口阀未全开? → 全开进口阀

> │   └─ 出口阀开度不足/误操作? → 开大出口阀 (谨慎操作)

> ├─ 3. 进口过滤器堵塞? → 清洗过滤器

> ├─ 4. 吸入条件问题?

> │   ├─ 液位过低? → 提高液位

> │   ├─ 进口管路泄漏? → 堵漏

> │   └─ NPSHa不足? (计算确认) → 提升液位/降温/清进口管路/增大管径/加诱导轮

> ├─ 5. 转速不足? (变频设定?皮带打滑?) → 修正转速设定/张紧或更换皮带

> ├─ 6. 介质特性显著变化? (粘度↑? 含气↑? 密度↑?) → 调整工艺/介质/选型

> ├─ 7. 出口管路堵塞/阻力过大? → 清管/核算改造管路

> └─ 8. 泵本体故障? (需停泵检查)

>     ├─ 口环间隙过大? → 更换口环

>     ├─ 叶轮磨损/腐蚀/堵塞? → 清理/修复/更换叶轮

>     ├─ 泵体流道堵塞/结垢? → 彻底清理

>     ├─ 机械密封/填料密封泄漏过大? → 更换/调整密封

>     └─ 轴承损坏/轴弯曲? → 更换轴承/校正或更换轴

如果需要更详细的信息,建议咨询专业厂家或供应商。
